微型磁流体密封装置　WXF系列

微型磁流体密封装置主要安装载空间受限的设备当中

可以根据客户的安装环境设计。客户可以使用自己准备的轴

提供了设计上的自由。两端轴承规格。

注意事项：

(＊1)：这是使用一般真空规格磁性流体（A 型）时的值。如果使用耐腐蚀（F型）和低蒸气压/耐腐蚀（U型）的磁性流体，数值会有所不同。

(＊2)：在轴没有任何负载时的容许转速。

(＊3)：径向负载时的容许转速。

(＊4)：是指对磁流体密封轴的中心负载时最大的轴向负荷。在承受轴向负载以及其他负载时、或者偏离轴的中心负载时、请与我们联系。

(＊6)：启动转矩表示旋转启动时的最大负载转矩。这些是参考值，不是保证值。选择电机（马达）时，请考虑使用提示数值的3 倍的作为参考。

规格参数：

产品规格

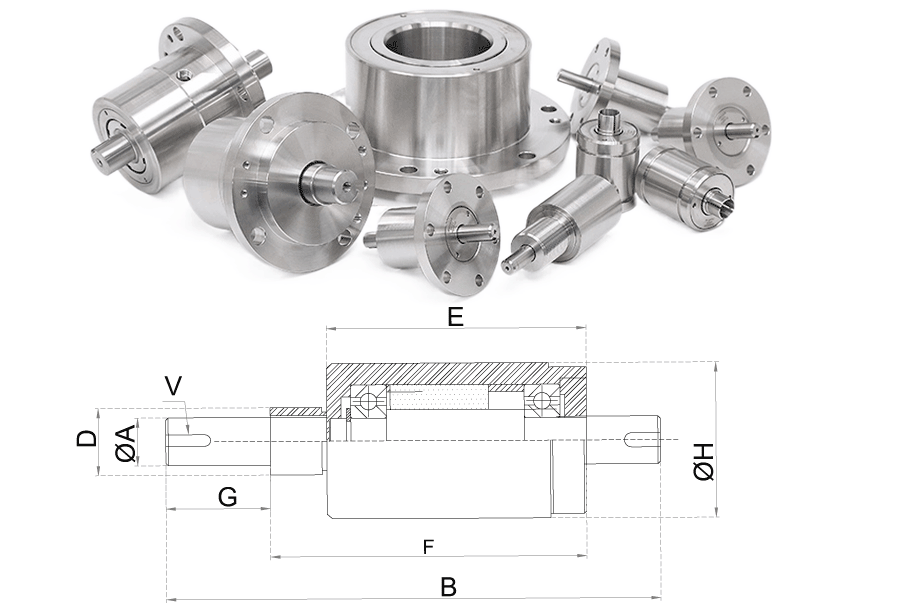

型号	WXF05	WXF06	WXF08
A [mm]	5^-0.018 0	6^-0.02 0	8^-0.02 0
B [mm]	80	80	83
E [mm]	42	42	45
H [mm]	26	26	30
V (深X长)[mm]	0.5X10	0.5X10	1X10
G [mm]	13	13	13
D [mm]	M12X1.5	M12X1.5	M14X1.5
F [mm]	54	54	57

耐真空	1.0x10^-6Pa
漏泄量（He）	9.9×10^-11Pa・m³/sec 以下
使用氛围（＊１）	真空中、惰性气体中、腐蚀性气体中
使用材质	外壳	SUS 304
	轴	SUS 630
	磁靴	SUS 630
	轴承	SUJ2
	O型圈	FKM
	轴承润滑剂	真空侧：氟化物类真空润滑剂大气侧：含防锈剂的一般润滑剂
标准备品（＊２）	密封圈螺母和钢垫（WXF系列）
