通孔轴磁流体密封装置　TKXF系列

通孔轴磁流体密封装置外部设计螺纹安装

ZKXF型的空心轴规格。客户可以使用自己准备的轴

提供了设计上的自由。两端轴承规格。

注意事项：

(＊1)：这是使用一般真空规格磁性流体（A 型）时的值。如果使用耐腐蚀（F型）和低蒸气压/耐腐蚀（U型）的磁性流体，数值会有所不同。

(＊2)：在轴没有任何负载时的容许转速。

(＊3)：径向负载时的容许转速。

(＊4)：是指对磁流体密封轴的中心负载时最大的轴向负荷。在承受轴向负载以及其他负载时、或者偏离轴的中心负载时、请与我们联系。

(＊6)：启动转矩表示旋转启动时的最大负载转矩。这些是参考值，不是保证值。选择电机（马达）时，请考虑使用提示数值的3 倍的作为参考。

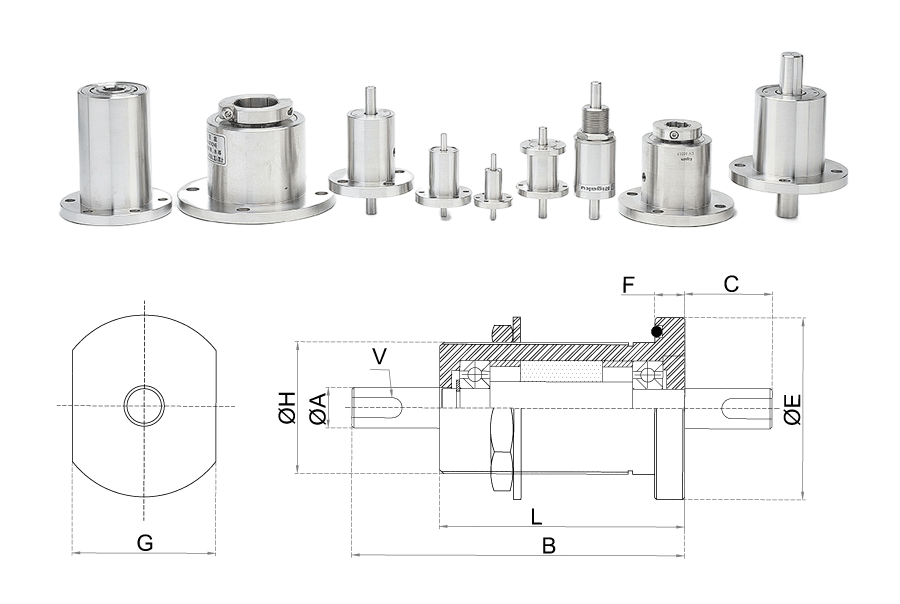

规格参数：

产品规格

型号	TKXF06	TKXF010	TKXF012	TKXF016	TKXF020	TKXF025	TKXF030
A [mm]	6^-0.018 0	10^-0.02 0	12^-0.02 0	16^-0.02 0	20^-0.02 0	25^-0.02 0	30^-0.02 0
B [mm]	90	105	110	125	140	155	160
E [mm]	47f7^{-0.030 -0.060}	57f7^{-0.030 -0.060}	63f7^{-0.036 -0.071}	67f7^{-0.036 -0.071}	77f7^{-0.036 -0.071}	82f7^{-0.036 -0.071}	90f7^{-0.036 -0.071}
H [mm]	M30X1.5	M39X1.5	M45X1.5	M18X1.5	M56X2	M60X2	M68X2
V (宽X深X长)[mm]	2X1.5X12	3X1.8X14	4X2.5X16	5X3.0X20	6X3.5X25	8X4.0X30	8X4.0X30
G [mm]	41	50	55	60	70	75	80
C [mm]	17	20	20	25	30	35	35
F [mm]	8	10	10	10	10	10	12
L [mm]	56	65	70	75	80	85	90

耐真空	1.0x10^-6Pa
漏泄量（He）	9.9×10^-11Pa・m³/sec 以下
使用氛围（＊１）	真空中、惰性气体中、腐蚀性气体中
使用材质	外壳	SUS 304
	轴	SUS 630
	磁靴	SUS 630
	轴承	SUJ2
	O型圈	FKM
	轴承润滑剂	真空侧：氟化物类真空润滑剂大气侧：含防锈剂的一般润滑剂
标准备品（＊２）	密封圈螺母和钢垫（TKXF系列）
