重载型系列　ZXF系列

实心轴(带轴型)轴径：小于50 大于可以定制水冷却：有水冷却圆直型平切键槽

在ZXF型的基础上，磁流体密封部放置在真空侧。适用于活性气体规格。

φ20mm以上的轴径，端面平面加工属于选项规格。

注意事项：

(＊1)：这是使用一般真空规格磁性流体（A 型）时的值。如果使用耐腐蚀（F型）和低蒸气压/耐腐蚀（U型）的磁性流体，数值会有所不同。

(＊2)：在轴没有任何负载时的容许转速。

(＊3)：径向负载时的容许转速。

(＊4)：是指对磁流体密封轴的中心负载时最大的轴向负荷。在承受轴向负载以及其他负载时、或者偏离轴的中心负载时、请与我们联系。

(＊6)：启动转矩表示旋转启动时的最大负载转矩。这些是参考值，不是保证值。选择电机（马达）时，请考虑使用提示数值的3 倍的作为参考。

规格参数：

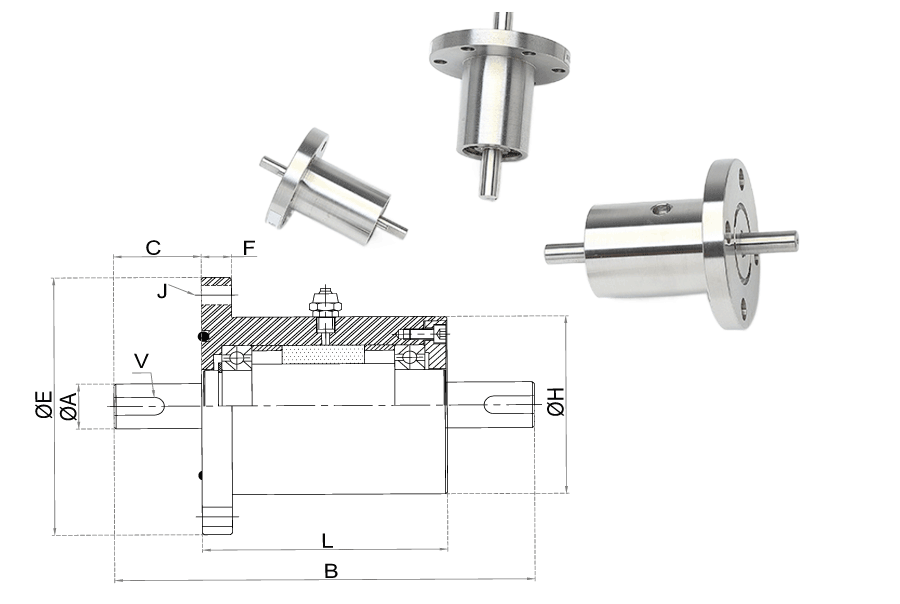

产品规格

	ZXF020	ZXF025	ZXF030	ZXF035	ZXF040	ZXF045	ZXF050
A [mm]	20g6^{-0.005 -0.014}	25g6^{-0.006 -0.017}	30g6^{-0.006 -0.017}	35g6^{-0.007 -0.020}	40g6^{-0.007 -0.020}	45g6^{-0.007 -0.020}	50g6^{-0.007 -0.020}
B [mm]	180	200	205	230	255	260	270
C [mm]	35	40	40	50	60	60	60
H [mm]	76	86	92	98	100	105	115
E [mm]	126f7^{-0.030 -0.060}	136f7^{-0.030 -0.060}	140f7^{-0.030 -0.060}	146f7^{-0.036 -0.071}	150f7^{-0.036 -0.071}	156f7^{-0.036 -0.071}	166f7^{-0.036 -0.071}
F [mm]	16	18	20	20	20	22	22
L [mm]	110	120	125	130	135	140	150
J	6-Φ10PCD105	6-Φ10PCD115	6-Φ10PCD120	6-Φ10PC125	6-Φ10PCD130	6-Φ12PCD135	6-Φ12PCD145
水冷选配	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8
V(宽X深X长) [mm]	6X3.5X25	8X4.0X30	8X4.0X30	10X5.0X40	12X5.0X50	14X5.5X50	14X5.5X50
轴承型号	6004-7005	6005-7006	6006-7007	6007-7008	6008-7009	6009-7010	6010-7011

耐真空	1.0x10^-6Pa
漏泄量（He）	9.9×10^-11Pa・m³/sec 以下
使用氛围（＊１）	真空中、惰性气体中、腐蚀性气体中
使用材质	外壳	SUS 304
	轴	SUS 630
	磁靴	SUS 630
	轴承	SUJ2
	O型圈	FKM
	轴承润滑剂	真空侧：氟化物类真空润滑剂大气侧：含防锈剂的一般润滑剂
标准备品（＊２）	密封圈螺母和钢垫（LSB系列）
