标准规格系列　KXF系列（φ80㎜以下）

空心轴磁流体密封轴承配置：标准(两端支撑)水冷却：有水冷却圆直型平切键槽

最标准的法兰安装类型。两端配置轴承款式。

轴上键槽加工属于选项规格。

注意事项：

(＊1)：这是使用一般真空规格磁性流体（A 型）时的值。如果使用耐腐蚀（F型）和低蒸气压/耐腐蚀（U型）的磁性流体，数值会有所不同。

(＊2)：在轴没有任何负载时的容许转速。

(＊3)：径向负载时的容许转速。

(＊4)：是指对磁流体密封轴的中心负载时最大的轴向负荷。在承受轴向负载以及其他负载时、或者偏离轴的中心负载时、请与我们联系。

(＊6)：启动转矩表示旋转启动时的最大负载转矩。这些是参考值，不是保证值。选择电机（马达）时，请考虑使用提示数值的3 倍的作为参考。

规格参数：

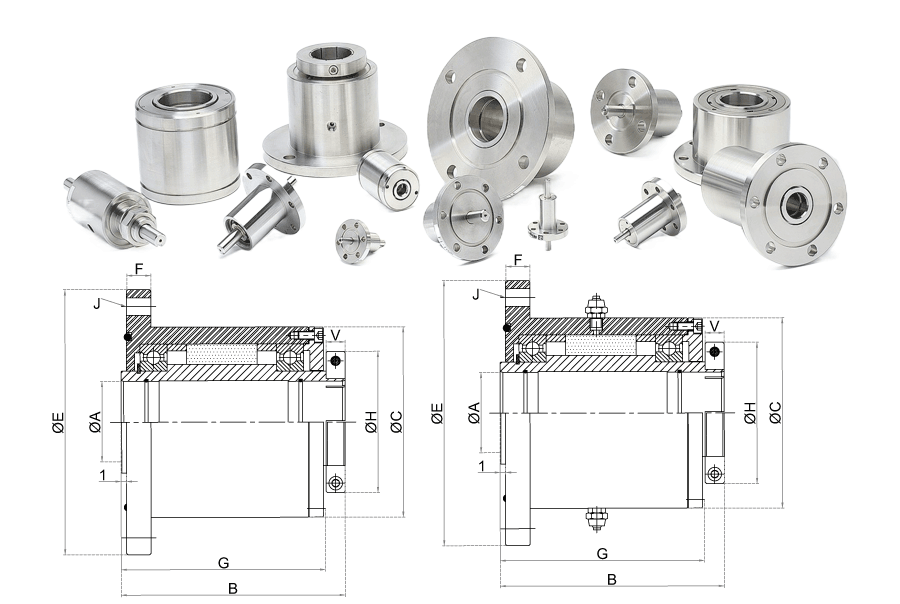

产品规格

	KXF010	KXF016	KXF020	KXF025	KXF030	KXF040	KXF050
A [mm]	10^+0.02 +0.04	16^+0.02 +0.04	20^+0.02 +0.04	25^+0.02 +0.04	30^+0.02 +0.04	40^{-0.007 -0.020}	50^+0.02 +0.04
B [mm]	78	81	85	88	90	98	108
C [mm]	60	66	73	80	86	98	115
F [mm]	10	10	12	12	12	15	15
E [mm]	97f7^{-0.030 -0.060}	105f7^{-0.030 -0.060}	112f7^{-0.030 -0.060}	118f7^{-0.036 -0.071}	125f7^{-0.036 -0.071}	137f7^{-0.036 -0.071}	156f7^{-0.036 -0.071}
H [mm]	45	52	55	60	67	82	92
J	4-Φ10PCD80	4-Φ10PCD86	6-Φ10PCD93	6-Φ10PCD100	6-Φ10PCD106	8-Φ10PCD118	8-Φ10PCD136
水冷选配	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8	2-Rc1/8
V [mm]	10	10	10	10	10	14	14
G [mm]	65	68	70	73	75	80	90

耐真空	1.0x10^-6Pa
漏泄量（He）	9.9×10^-11Pa・m³/sec 以下
使用氛围（＊１）	真空中、惰性气体中、腐蚀性气体中
使用材质	外壳	SUS 304
	轴	SUS 630
	磁靴	SUS 630
	轴承	SUJ2
	O型圈	FKM
	轴承润滑剂	真空侧：氟化物类真空润滑剂大气侧：含防锈剂的一般润滑剂
标准备品（＊２）	密封圈螺母和钢垫（KXF系列）
