标准规格系列　SXF（φ30㎜以下）

实心轴(带轴型)轴径：<30轴径：轴承配置：标准(两端支撑)水冷却：可选需求水冷却圆直型平切

最标准的法兰安装类型。两端配置轴承款式。

轴上键槽加工属于选项规格。

注意事项：

(＊1)：这是使用一般真空规格磁性流体（A 型）时的值。如果使用耐腐蚀（F型）和低蒸气压/耐腐蚀（U型）的磁性流体，数值会有所不同。

(＊2)：在轴没有任何负载时的容许转速。

(＊3)：径向负载时的容许转速。

(＊4)：是指对磁流体密封轴的中心负载时最大的轴向负荷。在承受轴向负载以及其他负载时、或者偏离轴的中心负载时、请与我们联系。

(＊6)：启动转矩表示旋转启动时的最大负载转矩。这些是参考值，不是保证值。选择电机（马达）时，请考虑使用提示数值的3 倍的作为参考。

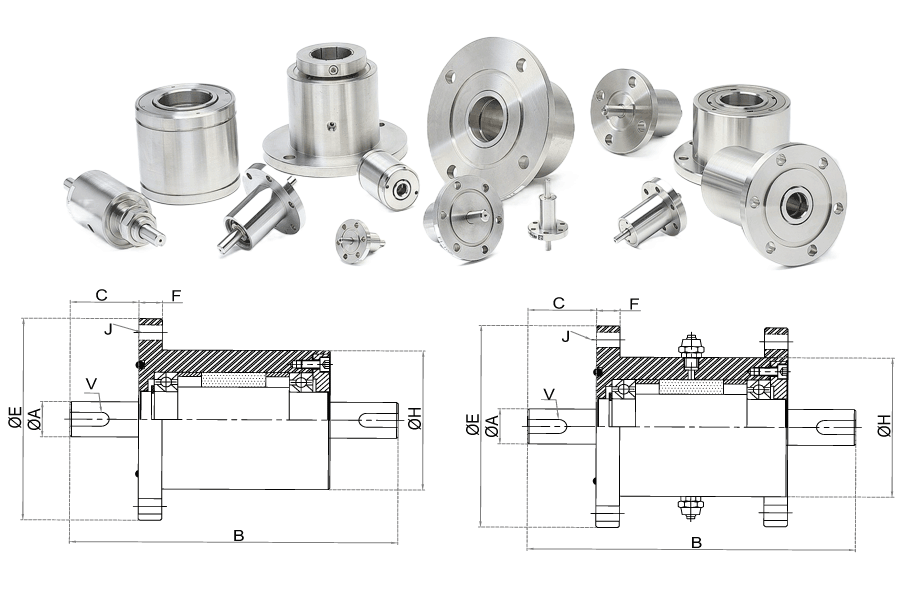

规格参数：

产品规格

	SXF06	SXF010	SXF012	SXF016	SXF020	SXF025	SXF030
A [mm]	6^{-0.018 -0.012}	10^{-0.02 -0.012}	12^{-0.02 -0.012}	16^{-0.02 -0.014}	20^{-0.02 -0.012}	25^{-0.02 -0.012}	30^{-0.02 -0.012}
B [mm]	90	105	110	125	140	155	160
C [mm]	17	20	20	25	30	35	35
E [mm]	67f7^{-0.025 -0.050}	76f7^{-0.025 -0.050}	86f7^{-0.025 -0.050}	93f7^{-0.025 -0.050}	97f7^{-0.025 -0.050}	106f7^{-0.025 -0.050}	115f7^{-0.025 -0.050}
F [mm]	8	10	10	10	10	12	12
H [mm]	36	45	48	53	60	68	75
J	4-Φ8PCD52	4-Φ8PCD60	4-Φ10PCD68	4-Φ10PCD73	4-Φ10PCD80	4-Φ10PCD88	4-Φ10PCD95
V [mm](宽X深X长)	2X1.2X12	3X1.8X14	4X2.5X16	5X3.0X20	6X3.5X25	8X4.0X30	8X4.0X30
轴承型号	607	6001	6002	6003	6004	6005	6006

耐真空	1.0x10^-6Pa
漏泄量（He）	9.9×10^-11Pa・m³/sec 以下
使用氛围（＊１）	真空中、惰性气体中、腐蚀性气体中
使用材质	外壳	SUS 304
	轴	SUS 630
	磁靴	SUS 630
	轴承	SUJ2
	O型圈	FKM
	轴承润滑剂	真空侧：氟化物类真空润滑剂大气侧：含防锈剂的一般润滑剂
标准备品（＊２）	密封圈螺母和钢垫（SXF系列）
